ふざけた名前ですがセンチュリーから出ている安いRAID1外付けHDDボックスです。
部品がようやく揃ったので基板と電源のコンデンサを全て日本ケミコンとユナイテッドケミコン(日本ケミコンのアメリカ法人)の105度4000時間以上のものに交換してみました。
改造、特に電源の改造は大変危険です。失敗すると最悪発火するのでくれぐれも自己責任のもと行ってください。

基板は2層でスルーホールのハンダ除去がけっこう大変でしたが、無鉛銀ハンダ対応の半田ごてでぐりぐりやっていたら何とかなりました。元のコンデンサを外した後なかなか貫通しない時は、いくらか新しいハンダを追加で盛ってやってから温め直し、反対側から要らなくなった部品の足なんかでぐりぐりやっているとそのうち貫通します。

電源の方はたくさんハンダが盛ってあったのですがこっちは新たに導入したハンダ吸い取り器(手動式)で綺麗に除去できたので楽でした。

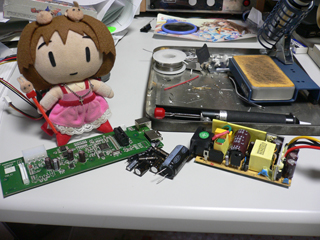

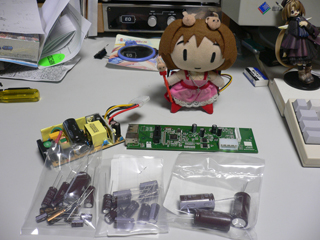

改造前→改造後？(実は120μと間違えて100μを付けてしまっていたり、1個逆に付けてしまっていたりして個の後慌てて直してます(爆))

とりあえずちゃんと電源は入るようですが、HDDを会社に置きっぱなしなので取りに行くまで正常に動作するかは分かりません。

なお、同時に背面のファンを除去して外からアダプタ噛ませて8cmファン(SNEのオリエンタルモーター製)を付けたのですが、8cmの最強のだと強力すぎたっぽいのでファンコントローラかもう1段階下のものにしようかと思います。

面倒というか技術が追いつかないので今回はもともと付いていたのと同じ定格のコンデンサに交換しただけですが、本当は電源自体をちゃんと作った方がいいのでしょう(^^:;)

ちなみに使用部材は
EKXG401ELL121MMP1S 120μ400V 1個
EKZE160ELL102MJ20S 1000μ16V 4個
EKZH160ELL221MF11D 220μ16V 4個
EKZH350ELL470ME11D 47μ25V 1個
となっています。

最初から付いていたのはそれぞれLtec、KHCON、FUHYIN、KHCONと書いてありました。
